“MK体育扁平”电梯电缆

TVVBG扁形聚氯乙烯护套加强型电梯电缆（可带屏蔽）

产品简介：采用加强结构设计，聚氯乙烯护套防护，具备优异抗拉伸、耐磨损性能。适配电梯运行场景，传输稳定可靠，保障设备安全运作。
配套服务：
支持定制 物流配送 免费安装 现场培训 后期维护
相关产品：

DT 网线 + 电源线 + 钢丝加强扁型带电源线电梯网线

DT 网线 + 钢丝加强扁型 / 葫芦型电梯网线

TVVBG-TV扁形聚氯乙烯护套带视频线加强型电梯电缆（可带屏蔽）

立即订购 立即咨询

产品介绍企业优势联系我们

产品介绍

TVVBG 扁形加强型电梯电缆，导体用多股精绞无氧铜丝，改性 PVC 绝缘，内置钢丝加强件，特殊 PVC 护套防护。可在多环境稳定传输电力信号，具备优异抗拉伸、耐磨损与电气性能，适配电梯高频弯曲场景，

电缆结构

1. 导体：符合GB/T3956第5种导体要求

2. 绝缘：PVC/D型聚氯乙烯绝缘

3. 颜色识别：5芯及以下符合GB/T5023.1分色识别，5芯以上符合 GB/T 5023.1 数字识别、可根据顾客需求定制。

4. 屏蔽：裸铜丝(可镀层)编织屏蔽

5. 加强芯：钢丝绳，符合YB/T5196

6. 护套材料：PVC/ST5专用聚氯乙烯，黑色或者灰色(RAL7001)

7. 应用标准：GB/T 5023.6/IEC 60227-6，EN 50214，企业标准

技术参数

1. 额定电压：导体标称截面1mm2及以下电缆：300/500V

2. 测试电压：

额定电压，绝缘厚度：1500V;

成品测试：2000V;

额定电压 450/750V绝缘厚度>0.6mm：2500V;

成品测试：2500V

3. 弯曲半径上限：电缆敷设安装允许弯曲半径应不小于电缆小边的6倍。

4. 静态曲挠实验：符合GB/T 5023.2 的3.5 规定

5. 温度范围：-30℃至+70℃

6. 阻燃测试：通过 GB/T 18380实验

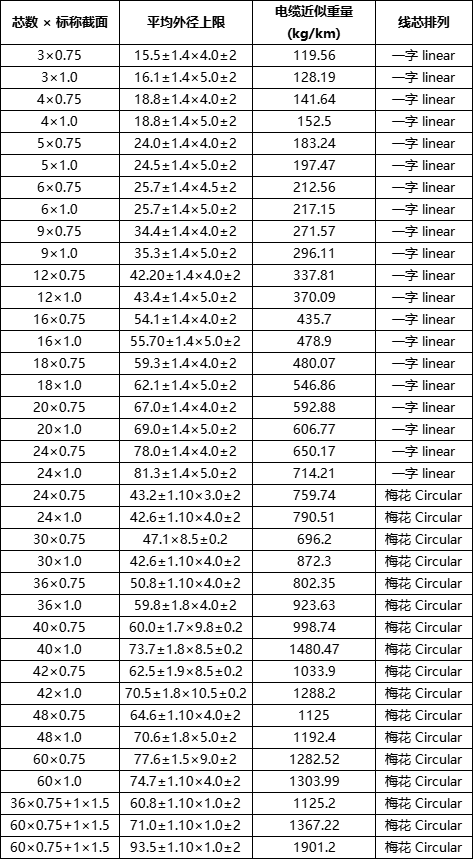

TVVBG 扁形聚氯乙烯护套加强型电梯电缆

芯数 × 标称截面	平均外径上限	电缆近似重量 (kg/km)	线芯排列
3×0.75	15.5±1.4×4.0±2	119.56	一字 linear
3×1.0	16.1±1.4×5.0±2	128.19	一字 linear
4×0.75	18.8±1.4×4.0±2	141.64	一字 linear
4×1.0	18.8±1.4×5.0±2	152.5	一字 linear
5×0.75	24.0±1.4×4.0±2	183.24	一字 linear
5×1.0	24.5±1.4×5.0±2	197.47	一字 linear
6×0.75	25.7±1.4×4.5±2	212.56	一字 linear
6×1.0	25.7±1.4×5.0±2	217.15	一字 linear
9×0.75	34.4±1.4×4.0±2	271.57	一字 linear
9×1.0	35.3±1.4×5.0±2	296.11	一字 linear
12×0.75	42.20±1.4×4.0±2	337.81	一字 linear
12×1.0	43.4±1.4×5.0±2	370.09	一字 linear
16×0.75	54.1±1.4×4.0±2	435.7	一字 linear
16×1.0	55.70±1.4×5.0±2	478.9	一字 linear
18×0.75	59.3±1.4×4.0±2	480.07	一字 linear
18×1.0	62.1±1.4×5.0±2	546.86	一字 linear
20×0.75	67.0±1.4×4.0±2	592.88	一字 linear
20×1.0	69.0±1.4×5.0±2	606.77	一字 linear
24×0.75	78.0±1.4×4.0±2	650.17	一字 linear
24×1.0	81.3±1.4×5.0±2	714.21	一字 linear
24×0.75	43.2±1.10×3.0±2	759.74	梅花 Circular
24×1.0	42.6±1.10×4.0±2	790.51	梅花 Circular
30×0.75	47.1×8.5±0.2	696.2	梅花 Circular
30×1.0	42.6±1.10×4.0±2	872.3	梅花 Circular
36×0.75	50.8±1.10×4.0±2	802.35	梅花 Circular
36×1.0	59.8±1.8×4.0±2	923.63	梅花 Circular
40×0.75	60.0±1.7×9.8±0.2	998.74	梅花 Circular
40×1.0	73.7±1.8×8.5±0.2	1480.47	梅花 Circular
42×0.75	62.5±1.9×8.5±0.2	1033.9	梅花 Circular
42×1.0	70.5±1.8×10.5±0.2	1288.2	梅花 Circular
48×0.75	64.6±1.10×4.0±2	1125	梅花 Circular
48×1.0	70.6±1.8×5.0±2	1192.4	梅花 Circular
60×0.75	77.6±1.5×9.0±2	1282.52	梅花 Circular
60×1.0	74.7±1.10×4.0±2	1303.99	梅花 Circular
36×0.75+1×1.5	60.8±1.10×1.0±2	1125.2	梅花 Circular
60×0.75+1×1.5	71.0±1.10×1.0±2	1367.22	梅花 Circular
60×0.75+1×1.5	93.5±1.10×1.0±2	1901.2	梅花 Circular

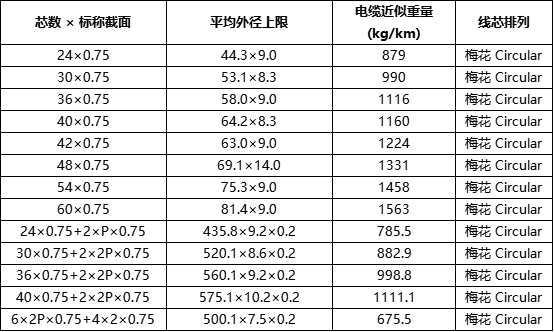

TVVBP 扁形聚氯乙烯护套带屏蔽电梯电缆

芯数 × 标称截面	平均外径上限	电缆近似重量 (kg/km)	线芯排列
24×0.75	44.3×9.0	879	梅花 Circular
30×0.75	53.1×8.3	990	梅花 Circular
36×0.75	58.0×9.0	1116	梅花 Circular
40×0.75	64.2×8.3	1160	梅花 Circular
42×0.75	63.0×9.0	1224	梅花 Circular
48×0.75	69.1×14.0	1331	梅花 Circular
54×0.75	75.3×9.0	1458	梅花 Circular
60×0.75	81.4×9.0	1563	梅花 Circular
24×0.75+2×P×0.75	435.8×9.2×0.2	785.5	梅花 Circular
30×0.75+2×2P×0.75	520.1×8.6×0.2	882.9	梅花 Circular
36×0.75+2×2P×0.75	560.1×9.2×0.2	998.8	梅花 Circular
40×0.75+2×2P×0.75	575.1×10.2×0.2	1111.1	梅花 Circular
6×2P×0.75+4×2×0.75	500.1×7.5×0.2	675.5	梅花 Circular

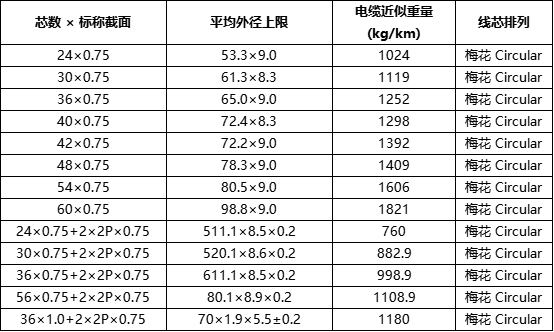

TVVBPG 扁形聚氯乙烯护套带屏蔽加强型电梯电缆

芯数 × 标称截面	平均外径上限	电缆近似重量 (kg/km)	线芯排列
24×0.75	53.3×9.0	1024	梅花 Circular
30×0.75	61.3×8.3	1119	梅花 Circular
36×0.75	65.0×9.0	1252	梅花 Circular
40×0.75	72.4×8.3	1298	梅花 Circular
42×0.75	72.2×9.0	1392	梅花 Circular
48×0.75	78.3×9.0	1409	梅花 Circular
54×0.75	80.5×9.0	1606	梅花 Circular
60×0.75	98.8×9.0	1821	梅花 Circular
24×0.75+2×2P×0.75	511.1×8.5×0.2	760	梅花 Circular
30×0.75+2×2P×0.75	520.1×8.6×0.2	882.9	梅花 Circular
36×0.75+2×2P×0.75	611.1×8.5×0.2	998.9	梅花 Circular
56×0.75+2×2P×0.75	80.1×8.9×0.2	1108 g	梅花 Circular
36×1.0+2×2P×0.75	70×1.9×5.5±0.2	1180	梅花 Circular
