TVVBG-TV 加强型电梯电缆采用扁形结构设计，配合加强型抗拉纤维，提升机械强度与抗疲劳性能。集成独立视频线芯，阻抗匹配稳定，支持高清信号传输。适用于电梯内部作随行悬挂自由悬挂长度不超过80米，及移动速度不超10米/秒有监控、串行通讯要求的电缆，带有屏蔽的电缆特别具有抗电磁干扰能力。
电缆结构
1. 导体：符合 GB/T 3956 第5种导体要求，符合DIN VDE 0295 和 IEC 228 标准的绞合线。
2. 绝缘：PVC/D 型 聚氯乙烯绝缘
3. 颜色识别：5 芯及以下符合 GB/T 5023.1分色识别，5芯以上符合 GB/T 5023.1数字识别
4. 屏蔽：裸铜丝(可镀层)编织屏蔽
5. 加强芯：钢丝绳，符合 YB/T 5196
6. 视频线：裸铜或铜包钢导体，低干扰75Ω同轴视频线
7. 护套材料：PVC/ST5专用聚氯乙烯，黑色或者灰色(RAL7001)
8. 应用标准：GB/T 5023,6/IEC 60227-6，EN 50214，企业标准
技术参数：
1. 额定电压：导体标称截面1mm2及以下电缆，300/500V
2. 测试电压：
额定电压 300/500V，绝缘厚度S0.6mm;1500V；
成品测试：2000V
额定电压 450/750V绝缘厚度>0.6mm：2300V；
成品测试：2500V
3. 最小弯曲半径：电缆敷设安装允许驾曲半径应不小于电缆厚度的6倍。
4. 静态曲挠实验;符合 GB/T 5023.2的3.5规定
5. 温度范围：-30℃至+70℃
6. 阻燃测试：通过 GB/T 18380实验

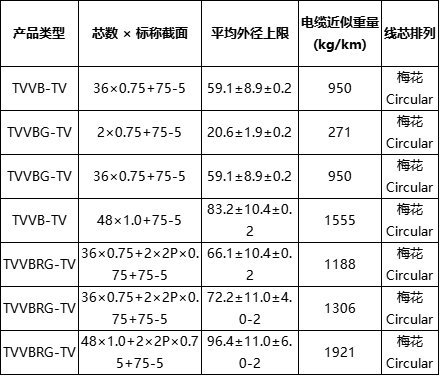

| 产品类型 | 芯数 × 标称截面 | 平均外径上限 | 电缆近似重量 (kg/km) | 线芯排列 |
| TVVB-TV | 36×0.75+75-5 | 59.1±8.9±0.2 | 950 | 梅花 Circular |
| TVVBG-TV | 2×0.75+75-5 | 20.6±1.9±0.2 | 271 | 梅花 Circular |
| TVVBG-TV | 36×0.75+75-5 | 59.1±8.9±0.2 | 950 | 梅花 Circular |
| TVVB-TV | 48×1.0+75-5 | 83.2±10.4±0.2 | 1555 | 梅花 Circular |
| TVVBRG-TV | 36×0.75+2×2P×0.75+75-5 | 66.1±10.4±0.2 | 1188 | 梅花 Circular |
| TVVBRG-TV | 36×0.75+2×2P×0.75+75-5 | 72.2±11.0±4.0-2 | 1306 | 梅花 Circular |
| TVVBRG-TV | 48×1.0+2×2P×0.75+75-5 | 96.4±11.0±6.0-2 | 1921 | 梅花 Circular |
