电缆特性和符合性
1. 特 性：超细导体,柔软小的弯曲角度;良好的耐油性能;符合欧盟协调标准;较强的抗外界电磁干扰的能力
2. 符合认证：RoHS CE
电缆应用范围
干扰的能力适用于屏蔽PVC 控制电缆用于工业自动化，机电成套设备， 机床等机械设备，物流传输系统，生产线等控制系统中 电气连接，特别适合用于工业环境中，干燥或者潮湿的 室内固定安装，也可用于非连续往复运动无强制牵引的 移动安装。该线缆如果要在室外露天安装，必须做好防 紫外线防护。
电缆结构
1. 导 体：绞合裸铜或者镀锡铜符合VDE 0281 Part 5, HD21.5S3 IEC 60227-5
2. 绝 缘：PVC/TI2 聚氯乙烯符合DIN VDE 0281.
3. 颜色识别：芯线颜色符合VDE 0293
4. 屏 蔽：铜丝编织屏蔽
5. 护套材料：PVC/TM5聚氯乙烯
6. 应用标准：IEC227-7,HD21.13
技术参数：
1. 额定电压：300/500V
2. 测试电压：绝缘厚度≤0.6:1500V, 绝缘厚度>0.6:2000V符合DIN VDE 0281第2部分HD21.2
3. 最小弯曲半径
固定敷设：6×D (电缆外径) 移动安装：12×D (电缆外径)
4. 温度范围
固定敷设：-20至+70℃ 移动安装：-5至+70℃

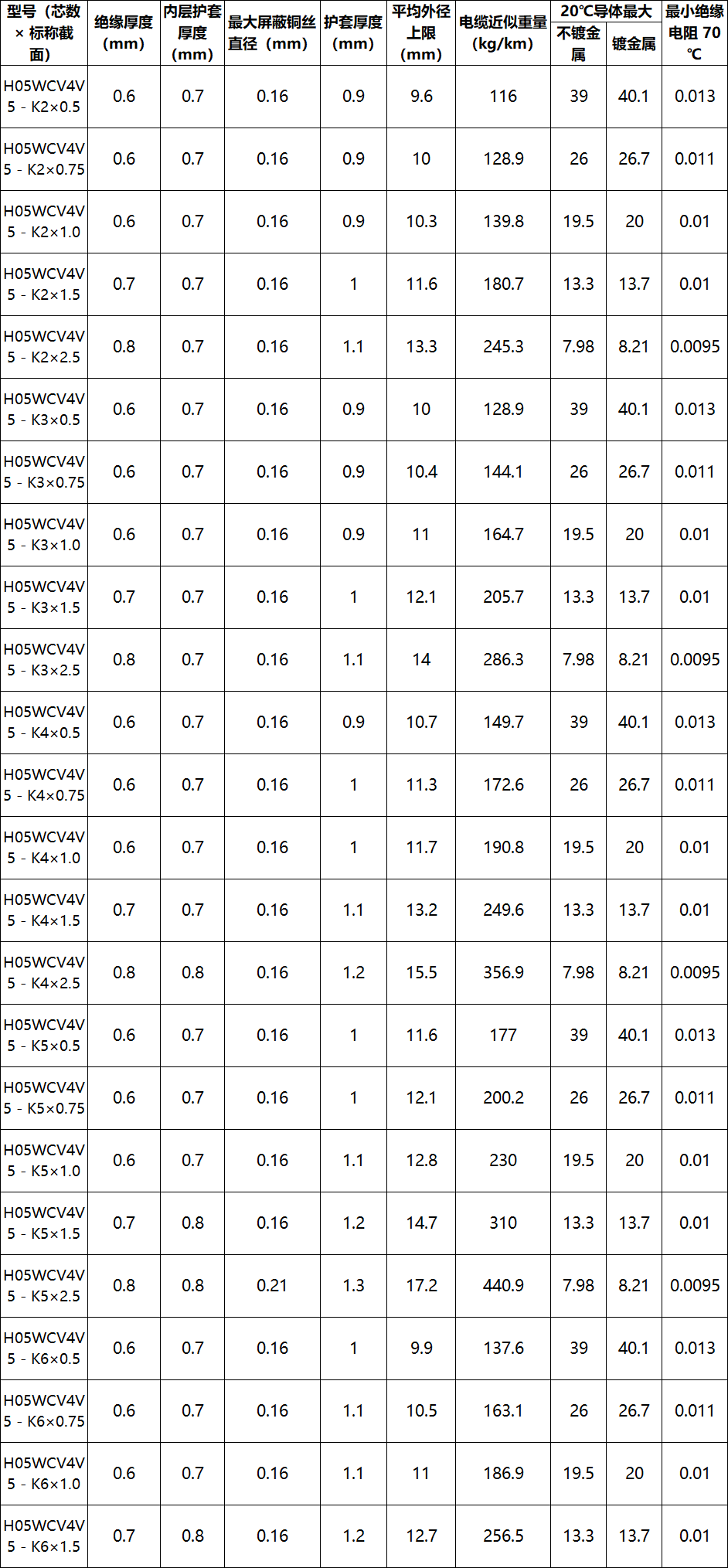

| 型号（芯数 × 标称截面（mm²）） | 绝缘厚度（mm） | 内护套厚度（mm） | 最外层镀锡直径（mm） | 护套厚度（mm） | 平均外径上限（mm） | 电缆近似重量（kg/km） | 20℃时最大直流电阻（Ω/km） - 不锈钢金属 | 20℃时最大直流电阻（Ω/km） - 镀金属 | 最小绝缘电阻 70℃（MΩ・km） |
| H05VVC4V5-K×0.75 | 0.6 | 0.7 | 0.16 | 0.9 | 9.6 | 116 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K×1.0 | 0.6 | 0.7 | 0.16 | 0.9 | 10.3 | 128.9 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K×1.5 | 0.7 | 0.7 | 0.16 | 1 | 11.6 | 180.7 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K×2.5 | 0.8 | 0.7 | 0.16 | 1.1 | 13.3 | 245.3 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K3×0.75 | 0.6 | 0.7 | 0.16 | 0.9 | 10 | 128.9 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K3×1.0 | 0.6 | 0.7 | 0.16 | 0.9 | 10.4 | 144.1 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K3×1.5 | 0.7 | 0.7 | 0.16 | 1 | 11 | 164.7 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K3×2.5 | 0.8 | 0.7 | 0.16 | 1.1 | 12.1 | 205.7 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K4×0.75 | 0.6 | 0.7 | 0.16 | 0.9 | 10.7 | 149.7 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K4×1.0 | 0.6 | 0.7 | 0.16 | 1 | 11.3 | 172.6 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K4×1.5 | 0.7 | 0.7 | 0.16 | 1.1 | 12.1 | 200.2 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K4×2.5 | 0.8 | 0.8 | 0.16 | 1.2 | 14 | 286.3 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K5×0.75 | 0.6 | 0.7 | 0.16 | 1 | 11.6 | 176.9 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K5×1.0 | 0.6 | 0.7 | 0.16 | 1.1 | 12.8 | 230 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K5×1.5 | 0.7 | 0.8 | 0.16 | 1.2 | 14.7 | 310 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K5×2.5 | 0.8 | 0.8 | 0.16 | 1.3 | 17.2 | 440.9 | 7.98 | 8.21 | 0.0095 |
| H05VVC4V5-K6×0.75 | 0.6 | 0.7 | 0.16 | 1.1 | 10.5 | 163.1 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K6×1.0 | 0.6 | 0.7 | 0.16 | 1.1 | 11 | 186.9 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K6×1.5 | 0.7 | 0.8 | 0.16 | 1.2 | 12.7 | 256.5 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K6×2.5 | 0.8 | 0.8 | 0.21 | 1.3 | 15.2 | 383 | 7.98 | 8.21 | 0.0095 |
| H05VVC4V5-K7×0.75 | 0.6 | 0.7 | 0.16 | 1.1 | 10.8 | 163.3 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K7×1.0 | 0.6 | 0.8 | 0.16 | 1.2 | 11.5 | 194.6 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K7×1.5 | 0.7 | 0.8 | 0.21 | 1.3 | 12.2 | 277.1 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K7×2.5 | 0.8 | 0.8 | 0.21 | 1.5 | 14.1 | 311.8 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K12×0.75 | 0.6 | 0.8 | 0.21 | 1.3 | 13.3 | 294.1 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K12×1.0 | 0.6 | 0.8 | 0.21 | 1.4 | 13.9 | 343.3 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K12×1.5 | 0.7 | 0.8 | 0.21 | 1.5 | 14.7 | 461.6 | 19.5 | 20 | 0.01 |
| H05VVC4V5-K12×2.5 | 0.8 | 0.8 | 0.21 | 1.7 | 16.7 | 688.2 | 13.3 | 13.7 | 0.01 |
| H05VVC4V5-K18×0.75 | 0.6 | 0.8 | 0.21 | 1.3 | 15.1 | 408.9 | 39 | 40.1 | 0.013 |
| H05VVC4V5-K18×1.0 | 0.6 | 0.8 | 0.21 | 1.5 | 15.9 | 469.5 | 26 | 26.7 | 0.011 |
| H05VVC4V5-K18×1.5 | 0.7 | 0.8 | 0.21 | 1.7 | 16.9 | 652.1 | 19.5 | 20 | 0.01 |
